超聲波塑料焊接機焊接原理

一套超聲波焊接系統的主要組件包括超聲波發生器，換能器/調幅器/焊頭三聯組，模具和機架。

線性振動摩擦焊接利用在兩個待焊工件接觸面所產生的摩擦熱能來使塑料熔化。熱能來自一定壓力下，一個工件在另一個表面以一定的位移或振幅往復的移動。一旦達到預期的焊接程度，振動就會停止，同時仍舊會有一定的壓力施加于兩個工件上，使剛剛焊接好的部分冷卻、固化，從而形成緊密地結合。

軌道式振動摩擦焊接是一種利用摩擦熱能焊接的方法。在進行軌道式振動摩擦焊接時，上部的工件以固定 的速度進行軌道運動——向各個方向的圓周運動。運動可以產生熱能，使兩個塑料件的焊接部分達到熔點。一旦塑料開始熔化，運動就停止，兩個工件的焊接部分將凝固并牢牢的連接在一起。小的夾持力會導致工件產生程度的變形，直徑在10英寸以內的工件可以用應用軌道式振動摩擦進行焊接。

超聲波金屬焊接是通過高頻的機械振動對非鐵磁性的金屬物料工件進行焊接。在焊接過程中，將其中一個工件固定，另一個工件以20/40kHz的頻率在其表面進行循環往復的振動，同時對工件施加壓力，使工件間形成一種牢固的結合，從而達到焊接的效果。整個焊接過程可以被精確地控制，同時不會在金屬表面產生多余的熱量，焊接牢度強。

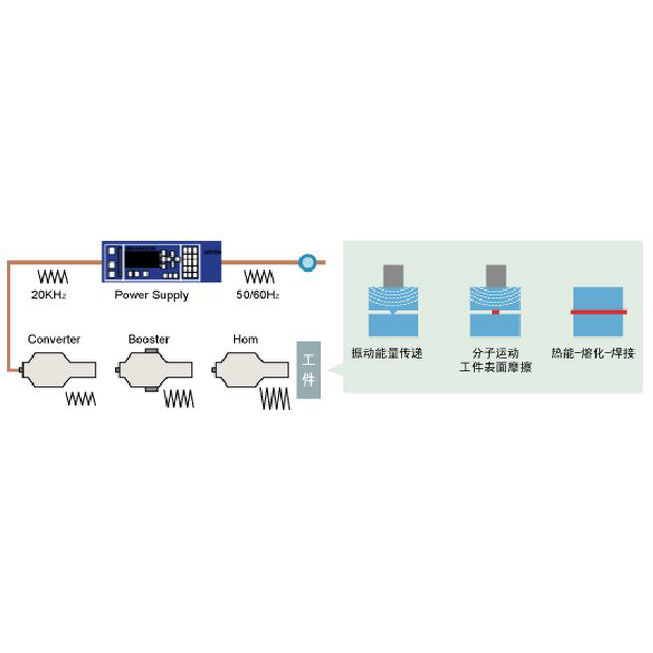

超聲波塑料焊接機焊接原理是通過超聲波發生器將50/60赫茲電流轉換成15、20、30或40千赫茲電能。被轉換的高頻電 能通過換能器再次被轉換成為同等頻率的機械運動，隨后機械運動通過一套可以改變振幅的調幅器裝置傳遞到焊頭。焊頭將接收到的振動能量傳遞到待焊接工件的接 合部，在該區域，振動能量被通過摩擦方式轉換成熱能，將塑料熔化。超聲波不僅可以被用來焊接硬熱塑性塑料，還可以加工織物和薄膜。
