超聲波焊接機報價單

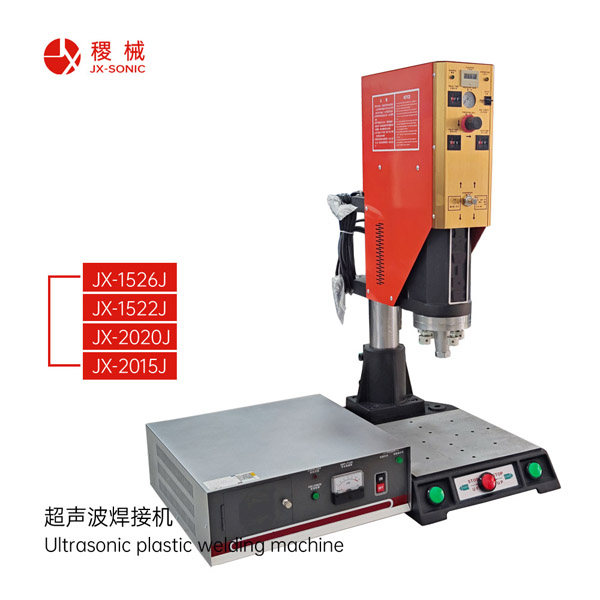

一、超聲波焊接機型號：JXH-1526

1.1、超聲波功率：2600W　

1.2、超聲波頻率：15KHZ

1.3、電      源：AC220V  50 Hz

二、超聲波設備操作描述：

本機為分體式超聲波焊接機，超聲波發生器與主機有電纜線連接。

JXH-1526超聲波焊接機報價單

三、超聲波焊接的基本原理及特點

　由超聲波發生器產生20KHZ的高壓、高頻電信號，通過換能器的壓電逆效應轉換成同頻率的機械振蕩，并以音頻縱波的形式作用于塑料制品工件上，通過工件表面及內在分子間的磨擦而使傳遞到接口的溫度升高，當溫度達到工件本身的熔點時，工件接口迅速熔化，繼而填充于接口間的空隙，當震動停止，工件同時在一定的壓力下冷卻定形，達成完美的焊接。

四、超聲波設備主要結構及元器件品牌：

4.1 換能系統：采用超聲波換能器，合金鋼變幅桿，功率強勁，堅固耐磨，比同等國產換能系統功率高20%。

4.2 氣動元件：采用臺灣亞德客大直徑氣缸Φ63*75五通電磁閥,上下運行平穩,緩沖效果良好,消除焊頭對工件的沖擊力和對換能器的反沖力,更利于焊接較為精密的工件及有效保護壓電陶瓷片。

4.3 機架:采用加厚圓形立柱設計，機械強度更高，有效避免了工作時的后仰現象，機架板金等全部由激光切割機,數控剪板折彎機加工而成,保證整機裝配吻合精良，整機全部烤漆處理，附著性好，不脫落，外型美觀大方。

4.4 運動結構: 設備采用臺灣名牌直線軸承導向,導桿采用模具鋼熱處理硬化工藝制作，堅固耐磨，使焊頭下降更平穩,不偏不移.，更有利于焊接較為精密之產品。

4.5 平衡機構: 換能器組件可旋轉，并設四點水平可調結構，調試模具更方便快捷；

4.6 電器系統: 全套優質進口元器件組裝,關鍵配件進口，功放部分改良設計，頻率及電流雙重保護,程序電路采用工業單片機控制,撥碼開關數字調節，時間控制精密準確。本機設有功率調節開關，功率可從800W---2000W分多段可調，使用不同焊接振幅的需求。

五、超聲波焊接機價格：設備單價10000---15000元，大寫壹萬元整----壹萬伍仟元整。

六、服務：送貨上門，免費包修一年。
